STEERING AXIS INCLINATION (SAI)

Sumbu disekitar putaran roda sehingga dapat berbelok ke kiri dan ke kanan disebut steering axis (poros kemudi). Steering axis dapat diumpamakan sebuah garis lewat ball joint atas dan ball joint bawah (pivot joint) pada lengan suspensi panjang dan pendek (seperti tipe suspensi double wishbone). Sumbu ini dapat digambarkan sebagai garis antara bagian atas penyerap guncangan , lebih atas dari bearing pembantu dan lengan ball joint suspensi bagian bawah (dalam kasus suspensi tipe penyangga).

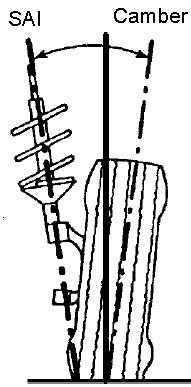

Steering Axis Inclination (SAI) adalah sudut antara garis tengah dari steering axis dan garis vertical dari pusat kontak roda (seperti tampak dari depan). SAI juga mengacu pada KPI (King Pin Inclination) pada truk dan mobil mobil tua yang menggunakan king pins bukannya ball joint. Steering offset, atau Kingpin offset adalah jarak antara pusat roda dan titik pada sterring axis yang memotong permukaan jalan. Dia akan negative jika titik potongnya berada diantara pusat dan roda bagian luar.

SAI memberikan driving yang bagus dan karakteristik handling dengan stabilitas arah dan proyeksi berat. Stabilitas arah adalah kecenderungan roda untuk kembali lurus setelah posisi berbelok.

Saat roda dibelokkan ke kanan dan ke kiri dengan steering axis sebagai pusatnya dan diimbangi dengan radius, Penyeimbang yang besar akan membangkitkan momen yang besar disekitar steering axis karena adanya perlawanan rolling dari roda, sehingga usaha steering bertambah.

Jika penyeimbang terlalu besar gaya reaksi akan bekerja pada roda selama kendaraan direm, akan membangkitkan momen disekitar steering axis yang relevan, menyebabkan roda tertarik ke salah satu sisi khususnya pada kecepatan rendah. Momen ini proporsional terhadap ukuran penyeimbang. Jika penyeimbang mendekati nol, momen yang lebih kecil dibangkitkan disekitar steering axis saat gaya diberikan ke roda akibtanya steering sedikit terpengaruh oleh adanya pengereman atau guncangan jalan. Sehingga selama ada kecenderungan uniki aitive caster sedikit diperlukan untuk menjaga stabilitas arah. Sebuah mobil menyediakan handling yang stabil tanpa kerusakan pada positive caster yang tinggi karena SAI.

Prosedur Pengukuran

SAI seharusnya selalu diukur setelah anda mengatur camber dan caster ke spesifikasi yang tepat atau sedekat mungkin dengan spesifikasi. Periksa suku cadang suspensi yang sudah usang. SAI paling baik diukur dengan roda depan menempel ke tanah, rem dijalankan dan perangkat alignment di atur dan dikunci. Naikan mobil dibawah lengan control bagian bawah tapi jangan merelakskan suspensi.

Jangan menaikan mobil dari turntable, dapat menyebabkan ring lengan control bergerak dan roda berbelok, ini menghasilkan pembacaan yang tidak akurat. Sayangnya SAI secara tipikal tidak bias diadjust. Sebagian besar SAI yang salah dikarenakan suku cadang yang telah usang, yang harus diganti dengan kondisi yang benar. Variasi maksimum dari sisi ke sisi adalah ± 1.0° yan bisa dipakai sebagai indikasi kerusakan mobil. INCLUDED ANGLE Included angle tidak dapat diukur secara langsung. Dia kombinasi antara SAI dan camber. Dilihat dari depan, included angle adalah SAI ditambah camber jika camber positive (artinya included angle akan lebih besar dari SAI). Jika camber negative, maka included angle adalah SAI Jika camber negative, maka included angle adalah SAI dikurangi camber (artinya included camber akan lebih kecil daripada SAI) Included angle harus sama dari satu sisi ke sisi lain meskipun camber berbeda. Jika variasi dari sisi ke sisi masih ditemukan lebih besar dari ± 1.5°, maka sesuatu ada yang tertekuk, biasanya steering knuckle.
